Kráska z Ruska - Mi-24/35 "Hind"

Mi-24/35 'Hind'

"Mil Mi-24 je dvoumotorový bitevní vrtulník, určený pro přímou podporu pozemních jednotek, ničení obrněných cílů a přepravu osob, případně nákladu s přepravními možnostmi."

Konstrukce je klasické koncepce s pětilistým nosným a třílistým vyrovnávacím rotorem.

Vývoj vrtulníku byl zahájen v polovině 60. let s využitím dynamické soustavy, pohonných jednotek a dalších komponentů z vrtulníku Mi-8 a jeho první prototyp, ještě s motory TV2-117, vzlétl v září 1969.

Charakteristickým znakem Mi-24 je na pilotní prostor navazující nákladová kabina o délce 2,83 m, šířce 1,46 m a výšce 1,2 m. V ní převážený až osmičlenný výsadek může vést palbu svými osobními zbraněmi upevněnými v úchytech otevíratelných bočních oken. Přístup umožňují na každém boku vertikálně otevíratelné dvoukřídlé dveře.

Vrtulník je opatřen křídlem o rozpětí 6,536 m, které kromě nosiče zbraňových závěsníků odlehčuje při vyšších rychlostech nosný rotor až o 30%.

Podvozek je tříkolový, hydraulicky zatahovatelný, s dvojitou montáží pneumatik na příďové noze.

Pohon zabezpečují motory TV3-117 o výkonu 2 x 1 638 kW.

Mi-24A HIND-A je první, od roku 1972 sériově vyráběná verze.

Mi-24D HIND-D je výrazně upravená verze Mi-24A. Která byla zavedena do výzbroje v roce 1976.

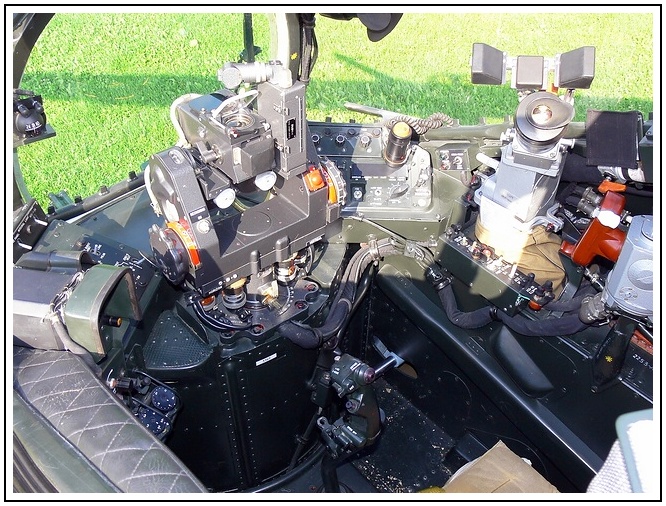

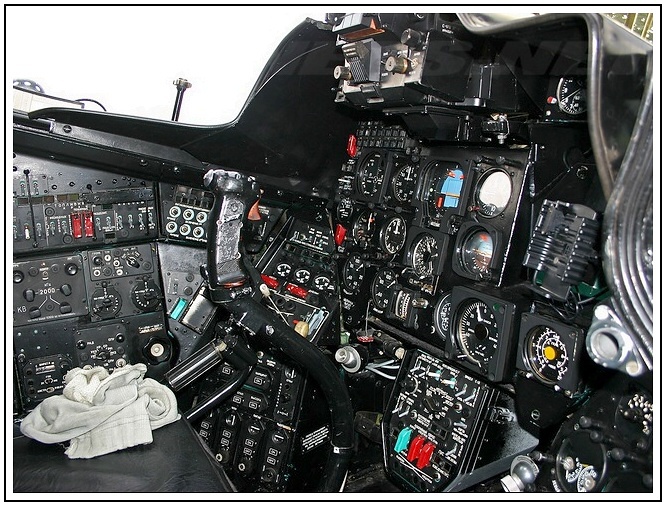

Překonstruovaná dvoumístná pilotní kabina má tandemové a výškové odstupňování pilotních sedaček. Střelec/pilot sedí vpředu, pilot/velitel vzadu. Pilotní kabina má charakteristické vystouplé oblé překryty.

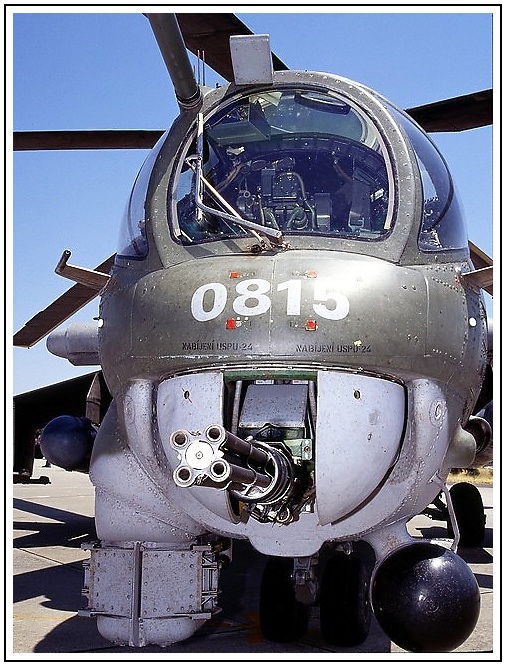

Pod přídí je umístěna otočná věž s čtyřhlavňovým rotačním kulometem 9A624 ráže 12,7 mm se zásobou až 1 470 nábojů.

Přídavná výzbroj se zavěšuje na čtyři závěsníky a tvoří ji:
- 4 bloky UB-32 (každý s 32 neřízenými raketami S-5 ráže 57 mm)
- 4 letecké pumy 100 nebo 250 kg, případně dvě 500 kg pumy
Použít lze i čtyřnásobné raketnice pro protizemní neřízené rakety ráže 122 mm. Na koncích křídla jsou pak lišty pro 2 x 2 PTŘS FALANGA.

Mi-24DU je cvičná verze Mi-24D bez příd'ové věže.

Mi-24V HIND-E je další zdokonalená verze, konstrukčně vycházející z typu Mi-24D. Hlavní změna spočívá v použití modernějšího a výkonnějšího naváděcího systému ŠTURM - V s PTŘS 9M 114 (AT-6 SPIRAL), které jsou neseny a odpalovány z 2 x 2 válcových kontejnerů umístěných opět na závěsnících na koncích křídla.

Výzbroj vrtulníku byla dále rozšířena o:
- bloky B-8V pro 20 neřízených raket S-8 ráže 80 mm
- kanónové kontejnery UPK-23-250 s dvouhlavňovým kanónem Gš-23L a zásobou 250 nábojů
- univerzální zbraňové kontejnery GUV9A s možností instalace automatického granátometu 9-A-800 ráže 30 mm nebo jednoho čtyřhlavňového kulometu 9-A-624 ráže 12,7 mm a dvou čtyřhlavňových kulometů 9-A-622 ráže 7,62 mm.

Vybaven byl motory TV3-117V s vylepšenými výškovými charakteristikami a možností instalace zařízení pro ochlazování výstupních plynů a přídavnými palivovými nádržemi o objemu 450 litrů.

Určení:

- podpora pozemních jednotek při likvidaci ohnisek odporu, umlčování opěrných bodů, boj   s nepřátelskými výsadky
- vysazení a zabezpečení výsadku
- boj s nepřátelskými tanky a jejich jednotkami
- pátrání po letových osádkách v tísni
- odsun raněných a nemocných
- přeprava materiálu v kabině a v podvěsu

Verze:

- Mil Mi-24 Hind-B - původní verze
- Mil Mi-24 Hind-A - první verze vyráběná ve větším počtu
- Mil Mi-24D Hind-D - výrazně modernizovaná verze
- Mi-24DU - cvičná verze Mi-24D bez příďové věže - Mil Mi-24V Hind-E - verze s větší   výzbrojí
- Mil Mi-24P Hind-F - zdokonalená verze s identifikačním radarem
- Mil Mi-25 - exportní verze odvozená od Mi-24D
- Mil Mi-35 - exportní verze odvozená od Mi-24V
- Mil Mi-35P - exportní verze odvozená od Mi-24P

Technicko - taktická data:


Maximální rychlost 310km/h
Cestovní rychlost 260km/h
Maximální přeletová vzdálenost 750km
Taktický dolet 160km
Praktický dostup 4500m
Délka s otáčejícími se rotory 19,79m
Délka trupu 17,51m
Výška vrtulníku 3,37m
Výška s otáčejícím se rotorem 5,70m
Max. šířka trupu 1,70m
Rozpětí křídla 6,57m
Průměr nosného rotoru 17,3m
Průměr vyrovnávacího rotoru 3,90m
Prázdná hmotnost 8500kg
Max. vzletová hmotnost 11500kg
Únosnost 2400kg

Zdroj:
Text - Army.cz
Foto - INTERNET

Fotogalerie:

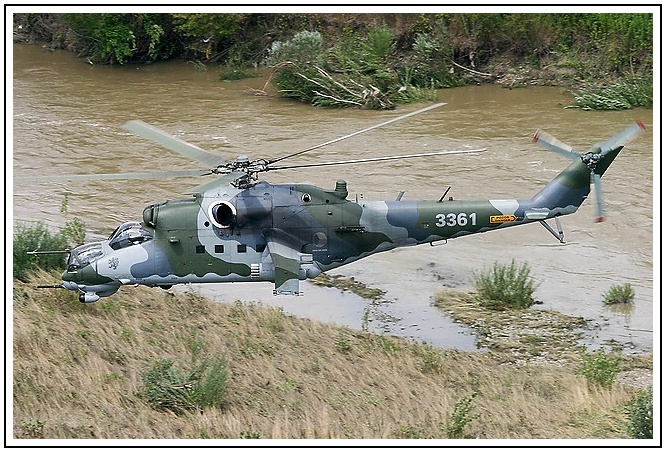

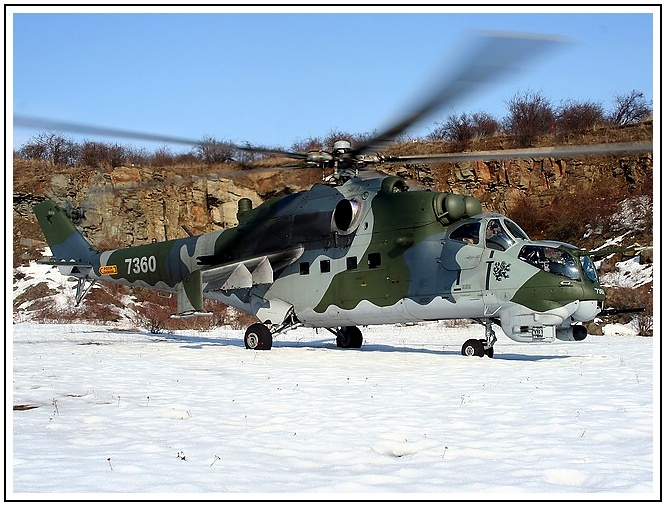

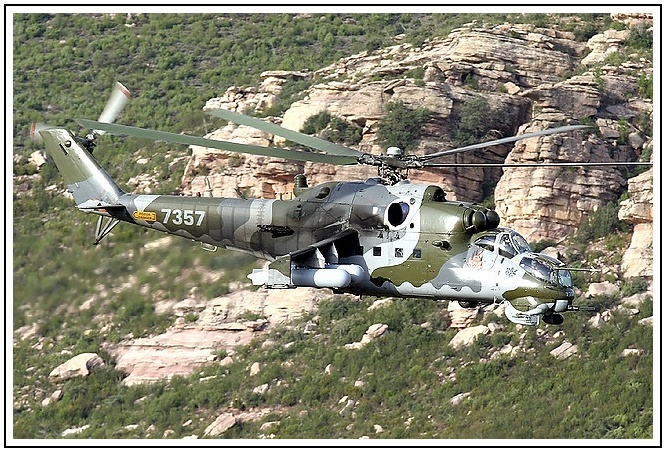

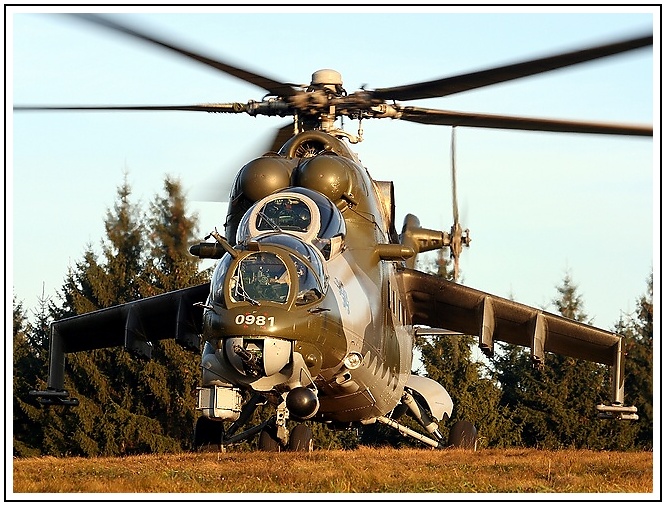

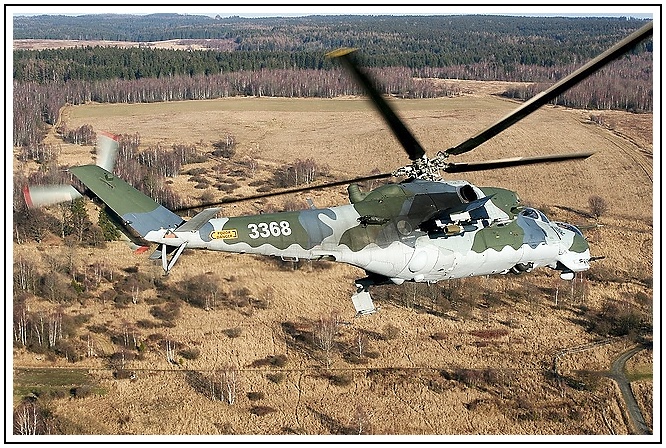

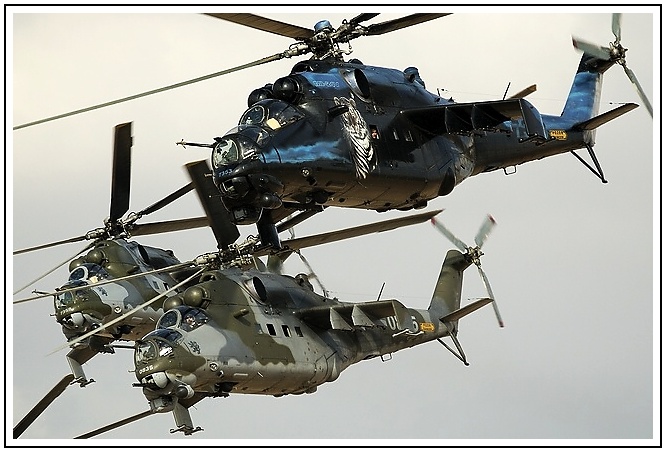

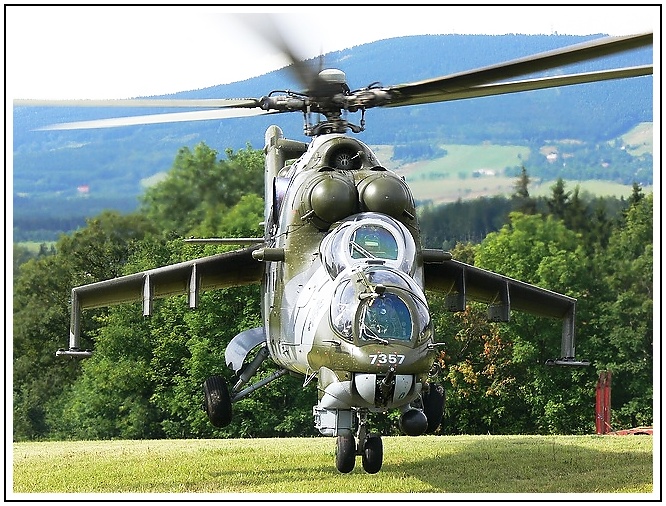

Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind Mi-24/35 Hind
